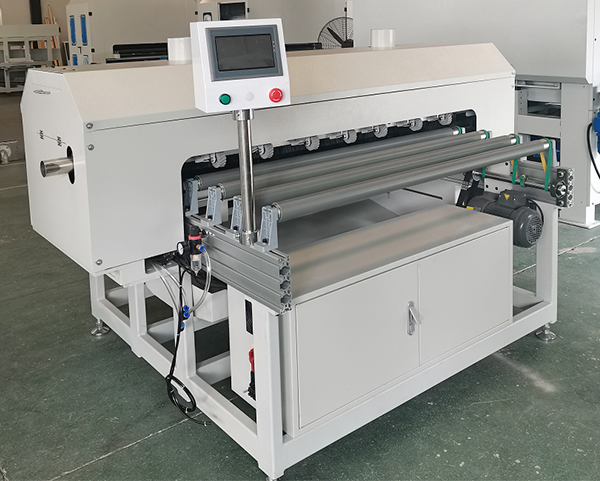

擦板机的工作原理
擦板机是一种广泛应用于电子制造、印刷电路板(PCB)生产等领域的专业设备，主要用于清除电路板表面的氧化物、污渍、残留焊料或其他不需要的物质，为后续工序提供清洁的表面。下面将详细介绍擦板机的工作原理。
一、擦板机的基本组成
擦板机通常由以下几个主要部分组成：
1. 传送系统：负责将待处理的电路板平稳地送入和送出设备
2. 清洁单元：包括刷辊、喷淋系统等直接执行清洁功能的部件
3. 干燥系统：用于去除清洁后残留在板面上的液体
4. 控制系统：调节设备运行参数，监控工作状态
5. 过滤/循环系统：处理使用过的清洁液，实现循环利用
二、擦板机的工作原理详解
1. 板面预处理
待处理的电路板首先通过传送带或滚轮系统进入设备。在正式清洁前，有些擦板机会配备预清洁装置，如气刀或软毛刷，用于去除板面较大的颗粒物或灰尘，防止这些物质在后续清洁过程中划伤板面。
2. 机械刷洗过程
这是擦板机的核心工作环节。设备通常配备2-4组不同硬度的刷辊，这些刷辊由电机驱动高速旋转。刷辊材料多为尼龙、碳纤维或含有研磨颗粒的特殊材料，根据清洁需求选择不同硬度和粗细的刷毛。
当电路板通过刷辊区域时，刷毛与板面产生摩擦，配合清洁液的化学作用，有效去除表面的氧化物、污渍和残留物。刷辊的旋转方向通常与电路板前进方向相反，以增强清洁效果。刷洗压力可通过气压或机械装置精确调节，避免对板面造成损伤。
3. 化学清洁辅助
在机械刷洗的同时，喷淋系统会向板面和刷辊喷洒专用的清洁液。这些清洁液通常含有表面活性剂、缓蚀剂等成分，能够：
- 软化并溶解氧化物和有机污染物
- 防止清洁过程中产生新的氧化
- 提高清洁效率，减少机械刷洗的强度需求
- 部分清洁液还具有防静电功能
喷淋压力、角度和流量都经过精心设计，确保清洁液均匀覆盖整个板面，同时避免过度浪费。
4. 高压水洗与漂洗
经过刷洗后，电路板进入高压水洗区域。这里使用去离子水或纯水，以较高压力冲洗板面，目的是：
- 彻底清除残留的清洁液和溶解的污染物
- 去除刷洗过程中产生的微小颗粒
- 防止清洁液残留影响后续工序
漂洗通常分为多级，水质要求逐级提高，最后一级使用高纯度水，确保板面洁净度。
5. 干燥处理
清洁后的电路板表面会残留水分，需要通过干燥系统去除。常见的干燥方式包括：
- 高压气刀：利用高速气流吹走大部分水滴
- 热风干燥：通过加热的空气蒸发残留水分
- 红外干燥：使用红外线加热快速蒸发水分
- 真空吸水：通过多孔材料吸走水分
干燥温度和时间需要精确控制，既要确保完全干燥，又要避免高温对电路板材料造成损害。
6. 清洁液处理系统
环保型擦板机通常配备清洁液循环过滤系统，包括：
- 沉淀槽：让固体颗粒自然沉降
- 过滤装置：去除悬浮颗粒
- 油水分离器：分离可能混入的油脂
- 化学调节：补充消耗的有效成分，调节pH值
这套系统可以延长清洁液使用寿命，减少废液排放，降低运行成本。
三、擦板机的关键技术参数
1. 清洁精度：通常以表面残留物含量或表面粗糙度表示
2. 生产效率：单位时间内处理的电路板面积或数量
3. 刷辊参数：包括硬度、转速、压力等
4. 清洁液性能：包括化学成分、浓度、温度等
5. 干燥效果：以板面残留水分量或干燥时间衡量
6. 设备稳定性：连续工作时的性能一致性
四、擦板机的应用注意事项
1. 材料兼容性：不同基材的电路板需要调整清洁参数
2. 工艺匹配：与前后工序的衔接要顺畅
3. 维护保养：定期更换刷辊、清洁液，检查各系统状态
4. 安全防护：处理化学清洁液时需注意防护措施
5. 环保要求：废液处理需符合当地环保法规
五、擦板机技术的发展趋势
1. 智能化：引入自动检测和参数调节功能
2. 绿色环保：开发更环保的清洁剂和废水处理技术
3. 高效节能：优化能源利用，降低运行成本
4. 多功能集成：与其他工序设备集成，形成完整生产线
5. 精密控制：提高清洁过程的可控性和一致性
擦板机作为电子制造过程中的关键设备，其工作原理融合了机械、化学、流体力学等多学科知识。随着电子产品的不断微型化和高性能化，对擦板机的技术要求也越来越高，推动着这一领域技术的持续创新和发展。
